বড়-স্কেল খনির জন্য উচ্চ-প্রাপ্যতা টার্নকি সমাধান
চুনাপাথর উত্পাদন লাইন প্রকল্প ওভারভিউ

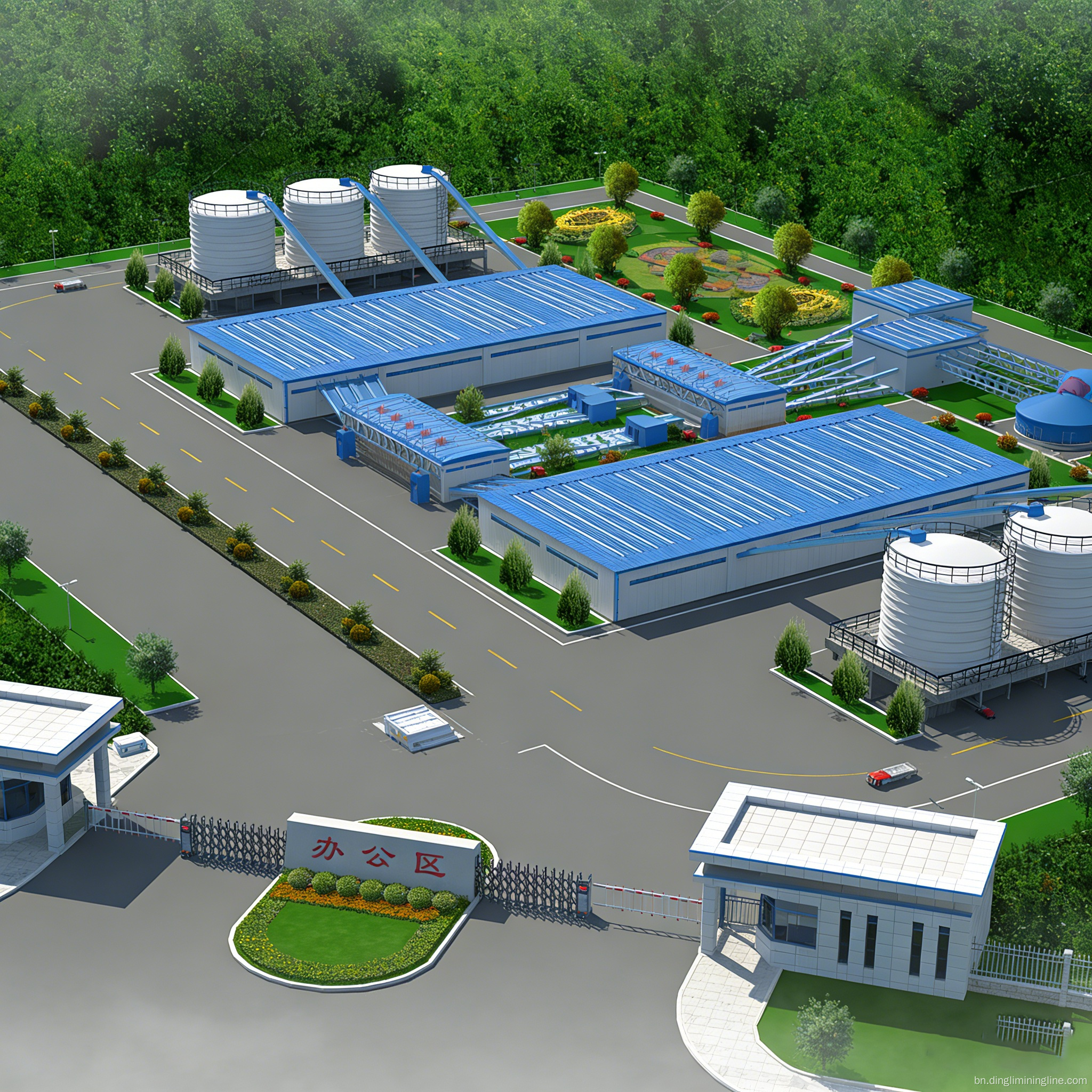

এই প্রস্তাবটি প্রতি ঘন্টায় 2,500-3,000 মেট্রিক টন ক্ষমতা সহ চুনাপাথরের জন্য একটি দ্বৈত-লাইন, সমান্তরাল সমষ্টিগত উৎপাদন লাইনের রূপরেখা দেয়। এটি একটি কনফিগারেশন নিযুক্ত করে যেখানে দুটি স্বাধীন উত্পাদন লাইন সমান্তরালভাবে কাজ করে, প্রতিটি লাইন একটি ZGC2560 ভাইব্রেটিং ফিডার, প্রাথমিক পেষণ করার জন্য একটি PCZ2125 ভারী-শুল্ক হাতুড়ি পেষণকারী, সেকেন্ডারি ক্রাশিংয়ের জন্য দুটি PC1622 শেপিং ক্রাশার এবং ছয়টি 2ZSG40100 দ্বিগুণ-ভারী স্ক্রিন দিয়ে সজ্জিত। একত্রিত, দুটি লাইনে 2টি ভারী-শুল্ক হাতুড়ি ক্রাশার, 4টি শেপিং ক্রাশার এবং 12টি ZSG ভারী-শুল্ক স্ক্রিন রয়েছে, যা চারটি শ্রেণির তৈরি পণ্য তৈরি করে: 20-30 মিমি এবং তিনটি গ্রেডের সূক্ষ্ম সমষ্টি। এই সমাধানটি 10-মিলিয়ন-মেট্রিক-টন-স্কেলের সামগ্রিক উত্পাদন ঘাঁটিতে দীর্ঘমেয়াদী ক্রমাগত উত্পাদন এবং উচ্চ নির্ভরযোগ্যতার প্রয়োজন বৃহৎ-স্কেল খনির অপারেশনগুলির জন্য ডিজাইন করা হয়েছে।
মূল চ্যালেঞ্জ: একটি 3,000-মেট্রিক-টন একক-লাইন উত্পাদন ব্যবস্থায়, মূল ইউনিটের ব্যর্থতা বা রক্ষণাবেক্ষণের জন্য বন্ধ হয়ে গেলে পুরো লাইনটি বন্ধ হয়ে যায়, যার ফলে ব্যাপক ক্ষতি হয়। ফলস্বরূপ উত্পাদনের ব্যবধান - যা প্রতিদিন হাজার হাজার মেট্রিক টন পরিমাণে - সরবরাহ চেইনকে মারাত্মকভাবে ব্যাহত করে৷ প্রথাগত একক-লাইন কনফিগারেশনে, সমস্ত সরঞ্জাম সিরিজে কাজ করে, যার অর্থ যেকোনো পর্যায়ে ব্যর্থতা সমগ্র লাইনকে প্রভাবিত করে। উপরন্তু, বড় খনিতে ছোট রক্ষণাবেক্ষণের জানালা থাকে, যা ব্যাচগুলিতে সরঞ্জামগুলির রক্ষণাবেক্ষণ করা কঠিন করে তোলে।
সমাধান হাইলাইটস: দুটি 1,500-1,500 মেট্রিক টন-শ্রেণির উত্পাদন লাইন সমান্তরাল এবং স্বাধীনভাবে কাজ করে, খনির এলাকায় একটি একক কাঁচামাল সাইলো ভাগ করে কিন্তু সম্পূর্ণ পৃথক ডাউনস্ট্রিম প্রক্রিয়াকরণ রুটের সাথে। যখন রুটিন রক্ষণাবেক্ষণ - যেমন হাতুড়ি মাথা প্রতিস্থাপন বা পর্দা জাল পরিদর্শন - উভয় লাইনে সঞ্চালিত হয়, তখন অন্য লাইনটি স্বাধীনভাবে কাজ করতে থাকে, যার ফলে সম্পূর্ণ বন্ধের পরিবর্তে সামগ্রিক উৎপাদনে শুধুমাত্র 50% হ্রাস পায়। ZSG সিরিজের 2ZSG40100 হেভি-ডিউটি ডাবল-ডেক ভাইব্রেটিং স্ক্রিনগুলির 12টি ইউনিট নিযুক্ত করা হয়েছে, প্রতিটির প্রতি ঘন্টায় 800-1,000 মেট্রিক টন প্রক্রিয়াকরণ ক্ষমতা রয়েছে, যা প্রচলিত লিনিয়ার স্ক্রিনের তুলনায় শ্রেণীবিভাগের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে। দ্বৈত-লাইন অপ্রয়োজনীয় আর্কিটেকচার শাটডাউন ছাড়াই রক্ষণাবেক্ষণ সক্ষম করে, একটি একক-লাইন সমাধানের তুলনায় বার্ষিক উৎপাদন সময় 15%-20% বৃদ্ধি করে।
চুনাপাথর উত্পাদন লাইন প্রক্রিয়া প্রবাহ
খনি থেকে বড় চুনাপাথর ব্লক দুটি ZGC2560 হেভি-ডিউটি ভাইব্রেটিং ফিডার দ্বারা যথাক্রমে দুটি PCZ2125 হেভি-ডিউটি হ্যামার ক্রাশার দ্বারা সমানভাবে এবং ক্রমাগত খাওয়ানো হয়, প্রতিটি লাইন স্বাধীনভাবে প্রাথমিক পেষণ প্রক্রিয়া সম্পন্ন করে।
মোটাভাবে চূর্ণ করা উপাদান প্রতিটি লাইনের ট্রান্সফার হপারে বেল্ট কনভেয়ারের মাধ্যমে পৌঁছে দেওয়া হয়, তারপরে 12টি GZG1000 ভাইব্রেটিং ফিডার দ্বারা 4 PC1622 শেপিং ক্রাশার (প্রতি লাইনে 2) সেকেন্ডারি ক্রাশিং এবং শেপিং সম্পূর্ণ করার জন্য সমানভাবে বিতরণ করা হয়।
সেকেন্ডারি ক্রাশিংয়ের পরে, উপাদানটি প্রতিটি লাইনে ছয়টি 2ZSG40100 হেভি-ডিউটি ডাবল-ডেক ভাইব্রেটিং স্ক্রিনে পৌঁছে দেওয়া হয় (মোট 12 স্ক্রীন), যেখানে প্রথম ডেকের স্ক্রীন 20-30 মিমি সমাপ্ত হয়।
30 মিমি-এর চেয়ে বড় উপাদান একটি রিটার্ন কনভেয়র বেল্টের মাধ্যমে PC1622 শেপিং ক্রাশারকে তাদের নিজ নিজ উত্পাদন লাইনে পুনরায় ক্রাশ করার জন্য ফেরত দেওয়া হয়।
20 মিমি-এর চেয়ে ছোট উপাদানগুলিকে পরবর্তী স্ক্রীনিং পর্যায়ে পৌঁছে দেওয়া হয় যাতে সূক্ষ্ম দানাদার সমাপ্ত পণ্যগুলির তিনটি গ্রেড আলাদা করা হয়।
সমাপ্ত পণ্যের চারটি বিভাগ কনভেয়র বেল্টের মাধ্যমে সঞ্চয় এবং লোড করার জন্য সিলকৃত সমাপ্ত পণ্য সাইলোতে পরিবহন করা হয়; দুটি উত্পাদন লাইনের জন্য সমাপ্ত পণ্য সাইলো যৌথভাবে বা স্বাধীনভাবে পরিচালিত হতে পারে।
চুনাপাথর উত্পাদন লাইন ইপিসি পরিষেবার সুযোগ
সমাধান ডিজাইন: মাইন সাইট সার্ভে, ডুয়াল-লাইন উৎপাদন ক্ষমতা ব্যালেন্সিং ডিজাইন, প্রক্রিয়া নির্বাচন, উভয় লাইনের জন্য স্বাধীন লেআউট পরিকল্পনা এবং ভাগ করা এবং স্বাধীন সুবিধার জন্য জোনিং ডিজাইন
সরঞ্জাম উত্পাদন: PCZ2125 ভারী-শুল্ক হাতুড়ি পেষণকারী, PC1622 শেপিং হাতুড়ি পেষণকারী, 2ZSG40100 হেভি-ডিউটি স্ক্রিন, ZGC/GZG ফিডার, এবং পরিবাহক সিস্টেমের একটি সম্পূর্ণ সেট—সবই ঘরে তৈরি
ইনস্টলেশন এবং কমিশনিং: উভয় লাইনের জন্য সিঙ্ক্রোনাইজড কনস্ট্রাকশন ম্যানেজমেন্ট, পর্যায়ক্রমে ইনস্টলেশন এবং কমিশনিং, প্রতিটি লাইনের জন্য স্বাধীন ট্রায়াল চলে এবং উভয় লাইনের সম্মিলিত পূর্ণ-লোড অপারেশনের জন্য গ্রহণযোগ্যতা পরীক্ষা
অপারেশন এবং রক্ষণাবেক্ষণ ব্যবস্থাপনা: উভয় লাইনের জন্য অপারেশন এবং রক্ষণাবেক্ষণ কৌশল সম্পর্কে প্রশিক্ষণ, হাতুড়ি এবং স্ক্রিন খুচরা যন্ত্রাংশের তালিকার জন্য পরিকল্পনা, দূরবর্তী প্রযুক্তিগত সহায়তা এবং উভয় লাইনের জন্য বার্ষিক সরঞ্জাম পরিদর্শন
চুনাপাথর উত্পাদন লাইন প্রকল্প কেস স্টাডি
সৌদি আরবের মক্কা প্রদেশে একটি বড় আকারের, জাতীয় পর্যায়ের নির্মাণ সামগ্রী এবং মোট উৎপাদন ভিত্তি প্রকল্প, যার পরিকল্পিত উৎপাদন ক্ষমতা প্রতি ঘন্টায় 2,500-3,000 মেট্রিক টন। কাঁচামাল হল উচ্চ মানের স্থানীয় চুনাপাথর, এবং তৈরি পণ্যগুলি মক্কা ও জেদ্দার আশেপাশে বড় আকারের অবকাঠামো প্রকল্পগুলিতে সরবরাহ করা হয়।
প্রোডাকশন লাইনে একটি ডুয়াল-লাইন সমান্তরাল কনফিগারেশন রয়েছে, যা 2 PCZ2125 হেভি-ডিউটি হ্যামার ক্রাশার, 4 PC1622 শেপিং মেশিন এবং 12 2ZSG40100 হেভি-ডিউটি স্ক্রিন দিয়ে সজ্জিত। চালু হওয়ার পর থেকে, উৎপাদন ক্ষমতা 2,800-3,000 মেট্রিক টন প্রতি ঘন্টায় স্থিতিশীল রয়েছে, উভয় লাইন একে অপরের সাথে হস্তক্ষেপ না করে স্বাধীনভাবে কাজ করছে। প্রকল্পটি কাজ শুরু করার পর থেকে, পূর্ণ-লাইন উৎপাদন বন্ধের রেকর্ড শূন্য রয়েছে; একটি একক লাইনে আউটপুট 50% হ্রাস করার সময় সমস্ত রক্ষণাবেক্ষণের কাজগুলি সম্পন্ন হয় এবং এই অঞ্চলে অনুরূপ স্কেলের একক-লাইন খনির তুলনায় কার্যকর উত্পাদন দিনের বার্ষিক সংখ্যা প্রায় 15% বেশি।
গ্রাহকের প্রতিক্রিয়া (ইংরেজি): “দ্বৈত-লাইন ডিজাইনটি আমাদের সেরা বিনিয়োগের সিদ্ধান্তগুলির মধ্যে একটি হিসাবে প্রমাণিত হয়েছে। একটি লাইনে হাতুড়ি প্রতিস্থাপন বা স্ক্রিন রক্ষণাবেক্ষণের সময়, অন্য লাইনটি পূর্ণ ক্ষমতায় চলতে থাকে—আমরা কখনই সম্পূর্ণ প্ল্যান্ট বন্ধের অভিজ্ঞতা পাইনি। আমাদের গ্রাহকরা আমাদের নিরবচ্ছিন্ন সরবরাহ ক্ষমতার উপর নির্ভর করতে এসেছেন, যা আমাদেরকে ZSG-2-এর একক কম্পিটি স্ক্রীনের উপর একটি উল্লেখযোগ্য প্রান্ত দেয়। অতিরিক্ত রুম সহ সম্পূর্ণ থ্রুপুট।"
চুনাপাথর উৎপাদন লাইন FAQ
প্রশ্ন: একটি ডুয়াল-লাইন সমাধান মানে কি সরঞ্জাম এবং বিনিয়োগ দ্বিগুণ করা?
উত্তর: প্রধান ইউনিটের সংখ্যা প্রকৃতপক্ষে দ্বিগুণ, কিন্তু একটি দ্বৈত-লাইন সমাধান দুটি পৃথক প্ল্যান্ট নির্মাণের তুলনায় প্রায় 25%-30% বিনিয়োগ সাশ্রয় করে, যেমন শেয়ার্ড সুবিধা- যেমন কাঁচামাল সাইলো, সমাপ্ত পণ্য সাইলো, বিদ্যুৎ বিতরণ, রাস্তা এবং অফিস এলাকাগুলি- যৌথভাবে ব্যবহার করা হয়। চুনাপাথর সমষ্টিগত উত্পাদন লাইনের জন্য EPC টার্নকি পরিষেবাগুলি ডুয়াল-লাইন সিস্টেমের জন্য বার্ষিক কার্যকর অপারেটিং সময় 15%-20% বৃদ্ধি পায়, যার ফলে বড় মেশিনগুলির সাথে একক-লাইন সমাধানের চেয়ে বিনিয়োগে দীর্ঘমেয়াদী রিটার্ন ভাল হয়।
প্রশ্নঃ উভয় লাইন একই সাথে কাজ করলে উৎপাদন ক্ষমতা কিভাবে পরিচালিত হয়?
উত্তর: কেন্দ্রীয় নিয়ন্ত্রণ কক্ষ কেন্দ্রীয়ভাবে উভয় লাইনের উত্পাদন ক্ষমতা পরিচালনা করে এবং গ্রাহকের আদেশ অনুসারে প্রতিটি লাইনে সমাপ্ত পণ্যের অনুপাত নমনীয়ভাবে সামঞ্জস্য করতে পারে। একটি লাইন 20-30 মিমি মোটা সমষ্টি উত্পাদন করে পূর্ণ ক্ষমতায় কাজ করতে পারে, অন্যটি সূক্ষ্ম সামগ্রিক আউটপুটের উপর ফোকাস করে, নমনীয় উত্পাদন সক্ষম করে। দুটি স্বাধীনভাবে অপারেটিং উত্পাদন লাইনের সাথে ক্রাশিং সমাধান।
প্রশ্ন: এই সমাধানের জন্য সর্বনিম্ন পদচিহ্ন কত?
উত্তর: কম্প্যাক্ট, সমান্তরাল ডুয়াল-লাইন লেআউট প্রায় 80-120 মিউ দখল করে, ভূখণ্ড এবং সমাপ্ত পণ্য স্টোরেজ এলাকার আকারের উপর নির্ভর করে। পার্বত্য খনির এলাকায়, উচ্চতার পার্থক্য ব্যবহার করে একটি সোপানযুক্ত লেআউট পদচিহ্নকে আরও কমিয়ে দিতে পারে। একটি বৃহৎ আকারের চুনাপাথর ডুয়েল-লাইন ক্রাশিং প্রোডাকশন লাইনের নকশা এবং সরবরাহ।
