I. প্রকল্প ওভারভিউ

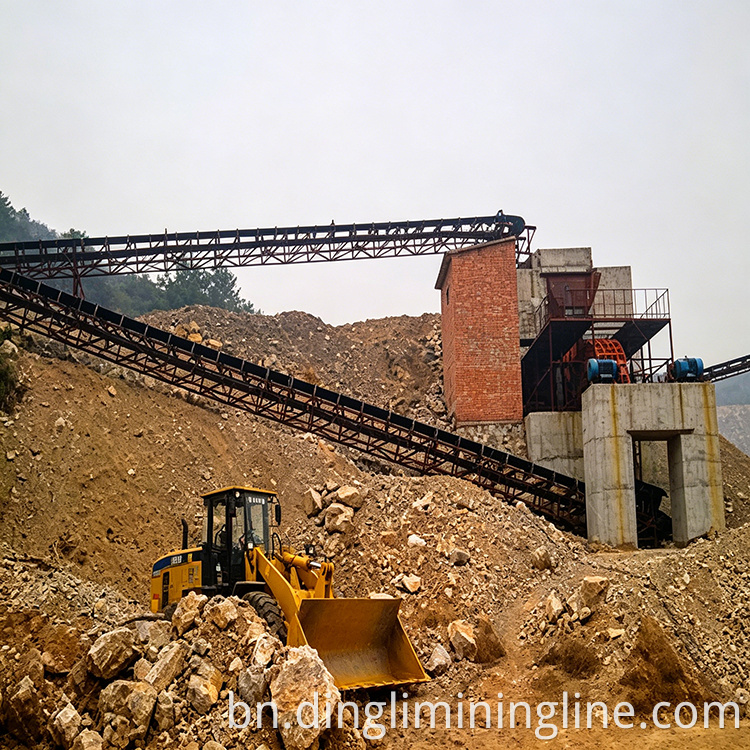

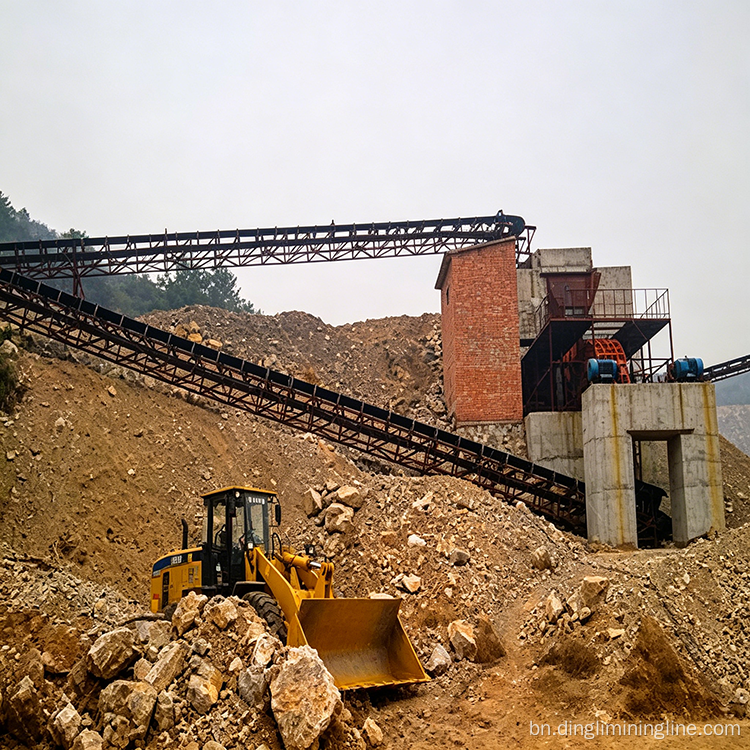

এটি একটি ক্রাশিং এবং স্ক্রিনিং প্রোডাকশন লাইন যা নীল পাথর এবং অন্যান্য খনির সমষ্টির জন্য ডিজাইন করা হয়েছে যার ক্ষমতা প্রতি ঘন্টায় 600 টন। পুরো লাইনটি একটি একক-পর্যায়ে ক্রাশিং এবং শেপিং প্রক্রিয়া নিযুক্ত করে যার মধ্যে একটি "ভারী-শুল্ক হাতুড়ি পেষণকারী + হাতুড়ি শেপিং মেশিন", দ্বি-পর্যায় স্ক্রীনিংয়ের মাধ্যমে বিভিন্ন নির্দিষ্টকরণে সমাপ্ত সমষ্টির সুনির্দিষ্ট গ্রেডিং অর্জন করে। এটি প্রাথমিকভাবে নির্মাণ বালি এবং নুড়ি সমষ্টির জন্য বড় আকারের উৎপাদন চাহিদা মেটাতে ডিজাইন করা হয়েছে।
২. প্রধান সরঞ্জাম কনফিগারেশন
পুরো লাইনে প্রধান সরঞ্জামের তিনটি বিভাগ রয়েছে: কম্পনকারী ফিডার, ক্রাশিং এবং শেপিং ইউনিট এবং স্ক্রিনিং ইউনিট। উপাদান পরিবহন বেশ কয়েকটি বেল্ট পরিবাহক দ্বারা পরিচালিত হয়। নির্দিষ্ট কনফিগারেশন নিম্নরূপ:
1. কম্পন ফিডার সরঞ্জাম
একটি DLZGC1538 ভাইব্রেটিং ফিডার কনফিগার করা হয়েছে, যার প্রতি ঘণ্টায় 400 থেকে 700 টন ক্ষমতা রয়েছে, দুটি 6.3 কিলোওয়াট মোটর দ্বারা চালিত। এই সরঞ্জামগুলি হ্যামার ক্রাশারে সমানভাবে এবং অবিচ্ছিন্নভাবে কাঁচামাল খাওয়ানোর জন্য দায়ী, পরবর্তী ক্রাশিং অপারেশনগুলির জন্য অবিচ্ছিন্ন উপাদান সরবরাহ নিশ্চিত করে।
2. নিষ্পেষণ এবং শেপিং সরঞ্জাম
একটি DLPCZ1815 হেভি-ডিউটি হাতুড়ি পেষণকারী প্রাথমিক ক্রাশিং সরঞ্জাম হিসাবে কনফিগার করা হয়েছে, যার প্রতি ঘন্টায় 400 থেকে 900 টন ক্ষমতা, দুটি 250 থেকে 4 কিলোওয়াট মোটর দ্বারা চালিত। এই সরঞ্জামটি হাতুড়ির উচ্চ-গতির ঘূর্ণন প্রভাবকে ব্যবহার করে পাথরের উপাদানের একক, শক্তিশালী নিষ্পেষণ করতে, সামঞ্জস্যযোগ্য আউটপুট কণার আকারের সাথে একটি উচ্চ নিষ্পেষণ অনুপাত অর্জন করে। অতিরিক্তভাবে, একটি XPC1213 হ্যামার-টাইপ শেপিং মেশিন কনফিগার করা হয়েছে, যার উৎপাদন ক্ষমতা প্রতি ঘন্টায় 300 থেকে 350 টন, দুটি 160-কিলোওয়াট মোটর দ্বারা চালিত। এই সরঞ্জামটি চূর্ণ করা উপাদানের কণার আকৃতিকে আরও পরিমার্জিত করে, যার ফলে উচ্চতর শস্যের আকারবিদ্যা সহ ঘন-আকৃতির সমাপ্ত কণা তৈরি হয়।
3. স্ক্রীনিং সরঞ্জাম

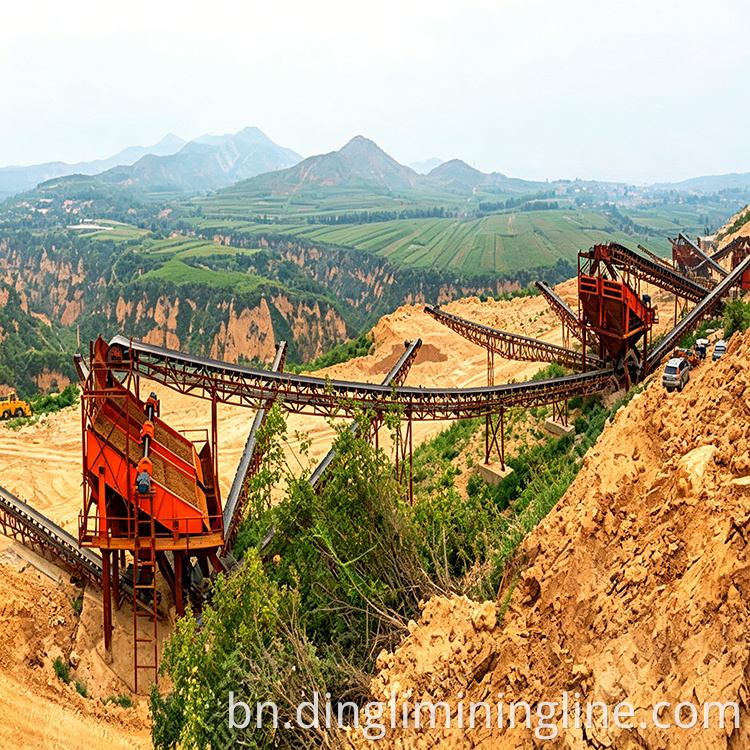

সিস্টেমটি একটি দুই-পর্যায়ের স্ক্রীনিং প্রক্রিয়ার জন্য কনফিগার করা ছয়টি বৃত্তাকার ভাইব্রেটিং স্ক্রিন নিয়ে গঠিত। দুটি 2YKZ2670 ডাবল-ডেক ভাইব্রেটিং স্ক্রিন প্রাথমিক স্ক্রীনিংয়ের জন্য ব্যবহার করা হয়, যখন দুটি 3YKZ2670 ট্রিপল-ডেক ভাইব্রেটিং স্ক্রিন এবং দুটি 3YKZ2060 ট্রিপল-ডেক ভাইব্রেটিং স্ক্রিন সেকেন্ডারি স্ক্রীনিংয়ের জন্য ব্যবহার করা হয়। 30 থেকে 45 কিলোওয়াট পাওয়ার রেটিং সহ সরঞ্জামগুলির একটি ঘন্টায় ক্ষমতা 180 থেকে 400 টন পর্যন্ত। মাল্টি-ডেক ভাইব্রেটিং স্ক্রিনগুলির সংমিশ্রণ উচ্চ স্ক্রীনিং দক্ষতার সাথে একাধিক কণা আকারের নির্দিষ্টকরণে সুনির্দিষ্ট শ্রেণীবিভাগকে সক্ষম করে।
4. কনভেয়িং ইকুইপমেন্ট
পুরো লাইনটি বেশ কয়েকটি বেল্ট পরিবাহক দিয়ে সজ্জিত যা সরঞ্জামগুলির মধ্যে উপাদান স্থানান্তর এবং স্টকপাইলগুলিতে সমাপ্ত পণ্য পরিবহনের জন্য দায়ী৷
III. উত্পাদন প্রক্রিয়া প্রবাহ
পুরো লাইনটি একটি একক-পর্যায়ে ক্রাশিং এবং শেপিং প্রক্রিয়া গ্রহণ করে যার মধ্যে একটি "ভারী-শুল্ক হাতুড়ি পেষণকারী + হাতুড়ি শেপিং মেশিন," দুই-পর্যায়ের স্পন্দিত স্ক্রিন শ্রেণিবিন্যাস দ্বারা সম্পূরক। কম বিনিয়োগ খরচ এবং স্থিতিশীল, দক্ষ অপারেশন সহ সামগ্রিক কনফিগারেশনটি সুগমিত।
1. কাঁচামাল খাওয়ানোর পর্যায়
ব্লুস্টোনের মতো কাঁচামালগুলি ভাইব্রেটিং ফিডারের হপারে সরঞ্জাম লোড করে আনলোড করা হয়। ফিডারটি ভারী-শুল্ক হাতুড়ি পেষণকারীর ফিড ইনলেটে উপাদানগুলিকে অভিন্নভাবে পৌঁছে দেওয়ার জন্য কম্পন শক্তি ব্যবহার করে, যাতে ক্রাশিং সরঞ্জামগুলি সামঞ্জস্যপূর্ণ ফিড হারের সাথে সম্পূর্ণ-লোড অবস্থায় কাজ করে তা নিশ্চিত করে।
2. ক্রাশিং এবং শেপিং স্টেজ
হেভি-ডিউটি হাতুড়ি পেষণকারীতে প্রবেশ করার পরে, হাতুড়ির মাথাগুলির উচ্চ-গতির ঘূর্ণায়মান প্রভাব দ্বারা উপাদানটি জোরেশোরে চূর্ণ করা হয়, এক-ধাপ আকৃতি অর্জন করে। চূর্ণ উপাদান তারপর কণা আকৃতি পরিমার্জন জন্য হাতুড়ি শেপিং মেশিনে প্রবেশ করে, সুই- এবং ফ্লেক-আকৃতির কণা নির্মূল করে। চূড়ান্ত পণ্যের কণা আকৃতি নিয়মিত এবং আকারে ঘন।
3. স্ক্রীনিং এবং গ্রেডিং পর্যায়

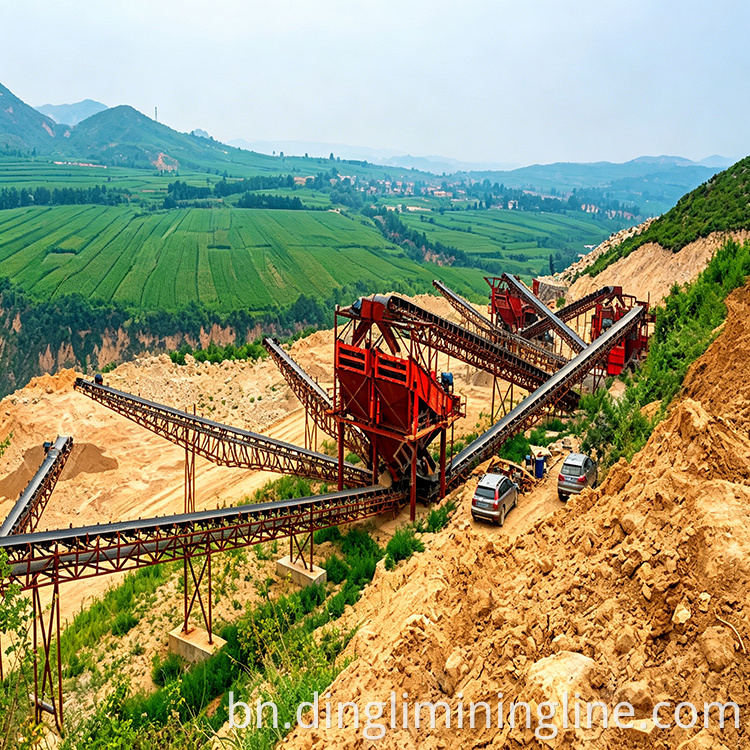

মিশ্র উপাদান, নিষ্পেষণ এবং আকার দেওয়ার পরে, একটি বেল্ট পরিবাহক দ্বারা একটি বৃত্তাকার স্পন্দিত পর্দায় দুই-পর্যায়ের স্ক্রীনিং অপারেশনের জন্য পৌঁছে দেওয়া হয়। স্ক্রীনিংয়ের প্রথম পর্যায়ে প্রাথমিকভাবে মোটা এবং সূক্ষ্ম উপকরণগুলিকে আলাদা করা হয়, যখন দ্বিতীয় ধাপটি আরও সুনির্দিষ্ট গ্রেডিং সঞ্চালন করে, যার ফলে সমাপ্ত পণ্যটিকে নির্মাণ বালি এবং সমষ্টির বিভিন্ন স্পেসিফিকেশনে স্ক্রীন করা যায়, যা পরে আলাদাভাবে মজুত করা হয়।
IV মূল কর্মক্ষমতা সুবিধা
1. অর্থনৈতিক বিনিয়োগের খরচ এবং স্ট্রীমলাইনড ইকুইপমেন্ট কনফিগারেশন
পুরো লাইনটিতে একটি সুবিন্যস্ত এবং ব্যবহারিক সরঞ্জাম কনফিগারেশন রয়েছে। কোর ক্রাশিং ইকুইপমেন্টে শুধুমাত্র একটি হেভি-ডিউটি হাতুড়ি পেষণকারী এবং একটি হাতুড়ি শেপিং মেশিন থাকে, যা মাল্টি-স্টেজ ক্রাশিংয়ের প্রয়োজনীয়তা দূর করে। উত্পাদনের প্রয়োজনীয়তাগুলি পূরণ করার সময়, এই সম্পূর্ণ সমাধানটি কম সরঞ্জাম বিনিয়োগ এবং সিভিল ইঞ্জিনিয়ারিং খরচ বৈশিষ্ট্যযুক্ত, যা ছোট এবং মাঝারি আকারের সামগ্রিক প্রক্রিয়াকরণ প্রকল্পগুলির জন্য চমৎকার ব্যয়-কার্যকারিতা প্রদান করে।
2. উচ্চ উৎপাদন দক্ষতার জন্য একক-পাস ক্রাশিং
ভারী-শুল্ক হাতুড়ি পেষণকারী একটি একক পাসে চূড়ান্ত পণ্য আকৃতি অর্জন করে, একটি উচ্চ নিষ্পেষণ অনুপাত এবং সামঞ্জস্যযোগ্য আউটপুট কণা আকার সমন্বিত। প্রতি ঘন্টায় 600 টন উৎপাদন ক্ষমতার জন্য ডিজাইন করা হয়েছে, লাইনটি সমস্ত পর্যায়ে স্থিতিশীল অপারেশন নিশ্চিত করে এবং ক্রমাগত, বৃহৎ-স্কেল উত্পাদনের চাহিদা মেটানোর জন্য ভালভাবে মিলে যাওয়া সরঞ্জামের ক্ষমতা বৈশিষ্ট্যযুক্ত করে।
3. চমৎকার পণ্য আকৃতি
হাতুড়ি-টাইপ শেপিং মেশিন দ্বারা প্রক্রিয়াকরণের পর, সমাপ্ত সমষ্টি একটি বৃত্তাকার, কিউবয়েড আকৃতির বৈশিষ্ট্যযুক্ত যা সুই- এবং ফ্লেক-আকৃতির কণার কম উপাদান রয়েছে। গ্রেডেশন ভালভাবে ভারসাম্যপূর্ণ, কার্যকরভাবে বিভিন্ন নির্মাণ প্রকল্পে বালি এবং নুড়ি সমষ্টির জন্য গুণমানের প্রয়োজনীয়তা পূরণ করে।
4. কম শক্তি খরচ এবং সহজ রক্ষণাবেক্ষণ
সামগ্রিক প্রক্রিয়া নকশা সুবিন্যস্ত, সরঞ্জামের কম টুকরা প্রয়োজন, যার ফলে কম শক্তি খরচ এবং রক্ষণাবেক্ষণ খরচ হয়। অতিরিক্তভাবে, রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণের কাজগুলি - যেমন পরিধানের অংশগুলি প্রতিস্থাপন করা -কে সরলীকৃত করা হয়েছে, যা কর্মক্ষম জনশক্তির প্রয়োজনকে হ্রাস করে৷
আমাদের বালি এবং নুড়ির সমষ্টিগত উত্পাদন লাইনগুলি ব্যাপক এবং সর্বাঙ্গীণ কভারেজ নিয়ে গর্ব করে এবং আমরা স্বতন্ত্র স্বতন্ত্র সরঞ্জাম থেকে সম্পূর্ণ টার্নকি উত্পাদন লাইন পর্যন্ত কনফিগারেশনের সম্পূর্ণ পরিসীমা অফার করি, যার মধ্যে ক্রাশিং সরঞ্জাম, বালি তৈরির সরঞ্জাম, স্ক্রীনিং সরঞ্জাম, খাওয়ানোর সরঞ্জাম, খনির পরিবাহক এবং মোবাইল ক্রাশার রয়েছে। আমরা ব্লুস্টোন, চুনাপাথর, বেসাল্ট, গ্রানাইট, নুড়ি, কয়লা গ্যাঙ্গু, ক্যালসাইট, কোয়ার্টজ পাথর, ডলোমাইট, লৌহ আকরিক, ব্যারাইট, ডায়াবেস, টাফ এবং উচ্চ ক্যালসিয়াম চুনাপাথর সহ কাস্টমাইজড ক্রাশিং এবং প্রসেসিং সলিউশন সরবরাহ করি, সেইসাথে কেওলিন প্রসেসিং সলিউশনের জন্য। আমরা শিল্পগত কঠিন বর্জ্য যেমন স্ল্যাগ এবং টেলিংগুলির জন্য পেশাদার ক্রাশিং সমাধান এবং নির্মাণ ও ধ্বংস বর্জ্যের জন্য ব্যাপক চিকিত্সা সমাধান সরবরাহ করি। বিভিন্ন উপকরণের জন্য নির্দিষ্ট উত্পাদন লাইন সমাধান ছাড়াও, আমরা বালি এবং নুড়ি মোট উৎপাদনের বিভিন্ন অন-সাইট অপারেশন চাহিদা মেটাতে নমনীয় মোবাইল ক্রলার ইউনিট সলিউশন সরবরাহ করি।
