1. ওভারভিউ

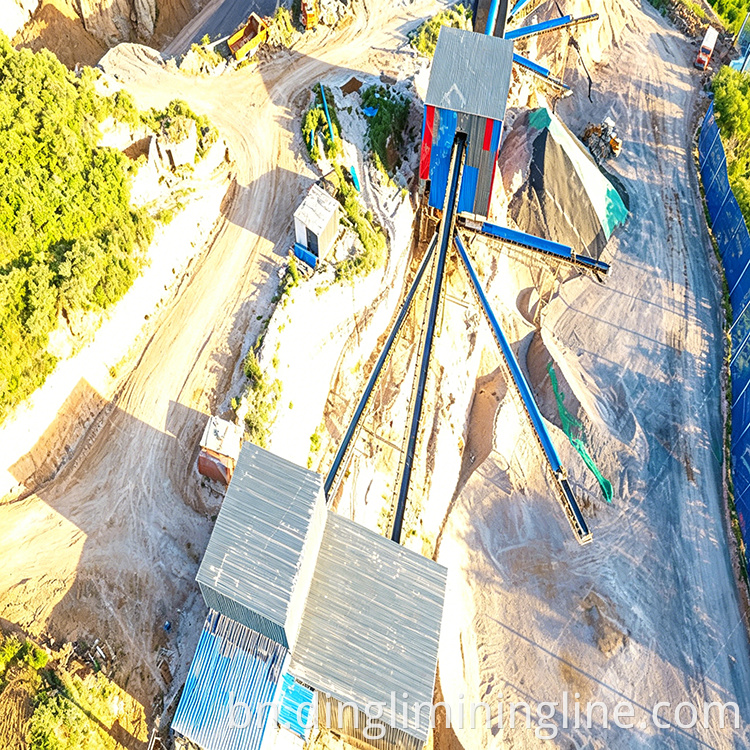

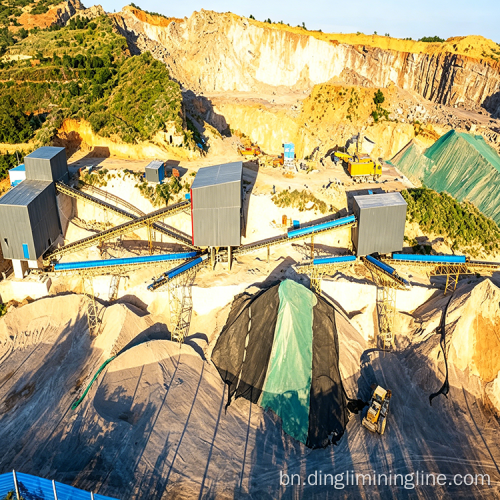

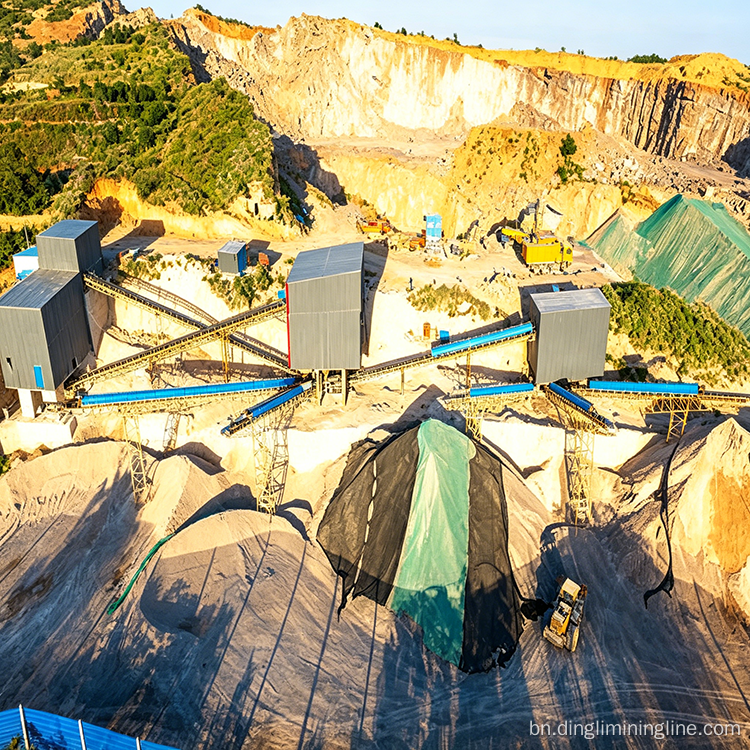

এটি একটি 300t/h স্টোন ক্রাশিং এবং স্ক্রিনিং লাইন যা চুনাপাথর এবং ব্লুস্টোন প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। লাইন একটি একক-পর্যায়ে নিষ্পেষণ প্রক্রিয়া গ্রহণ করে উভয় নিষ্পেষণ এবং আকার দেওয়ার জন্য একটি হাতুড়ি পেষণকারী ব্যবহার করে, সুনির্দিষ্ট মাল্টি-আকার শ্রেণীবিভাগের জন্য একাধিক বৃত্তাকার স্পন্দিত পর্দা দ্বারা পরিপূরক। সামগ্রিক সরঞ্জাম কনফিগারেশন সহজ, বিনিয়োগ খরচ কম, এবং অপারেশন দক্ষ এবং স্থিতিশীল। লাইনটি বিভিন্ন স্পেসিফিকেশনে বিল্ডিং এগ্রিগেট তৈরি করতে পারে এবং ছোট থেকে মাঝারি আকারের কোয়ারি এবং নির্মাণ সামগ্রী প্রক্রিয়াকরণ প্রকল্পের জন্য আদর্শ।
2. প্রধান সরঞ্জাম কনফিগারেশন
সম্পূর্ণ লাইনে তিনটি মূল সরঞ্জামের বিভাগ রয়েছে—ভাইব্রেটিং ফিডিং, ক্রাশিং এবং শেপিং, এবং স্ক্রিনিং—বস্তু পরিচালনার জন্য বেল্ট কনভেয়র সহ। নির্দিষ্ট কনফিগারেশন নিম্নরূপ:
ভাইব্রেটিং ফিডার
একটি DLZGC1250P ভাইব্রেটিং ফিডার স্থাপন করা হয়েছে, যার ট্রফ সাইজ 1200×5000 মিমি, সর্বোচ্চ ফিড সাইজ 750 মিমি এবং প্রক্রিয়াকরণ ক্ষমতা 250 থেকে 500 t/h। এটি দুটি 15 কিলোওয়াট মোটর দ্বারা চালিত। এই ইউনিট চুনাপাথর এবং ব্লুস্টোন কাঁচামাল স্থিরভাবে এবং অভিন্নভাবে হাতুড়ি পেষণকারী মধ্যে ফিড, ডাউনস্ট্রিম নিষ্পেষণ পর্যায়ে মসৃণ এবং ক্রমাগত অপারেশন নিশ্চিত.
হাতুড়ি পেষণকারী (ক্রাশিং এবং শেপিং)
একটি XPC1216 হাতুড়ি পেষণকারী রটার ব্যাস এবং 1270×1490 মিমি দৈর্ঘ্য সহ, কোর ক্রাশিং এবং শেপিং সরঞ্জাম হিসাবে কাজ করে। এটি 400 থেকে 500 টন/ঘন্টার প্রক্রিয়াকরণ ক্ষমতা প্রদান করে এবং দুটি 200 কিলোওয়াট মোটর দ্বারা চালিত হয়। পেষণকারী একক-পাস ক্রাশিং এবং কাঁচা পাথরের আকৃতি অর্জন করে, একটি বড় হ্রাস অনুপাতের সাথে ভাল-আকৃতির সমষ্টি তৈরি করে, এবং স্রাব কণার আকার সামঞ্জস্যযোগ্য।

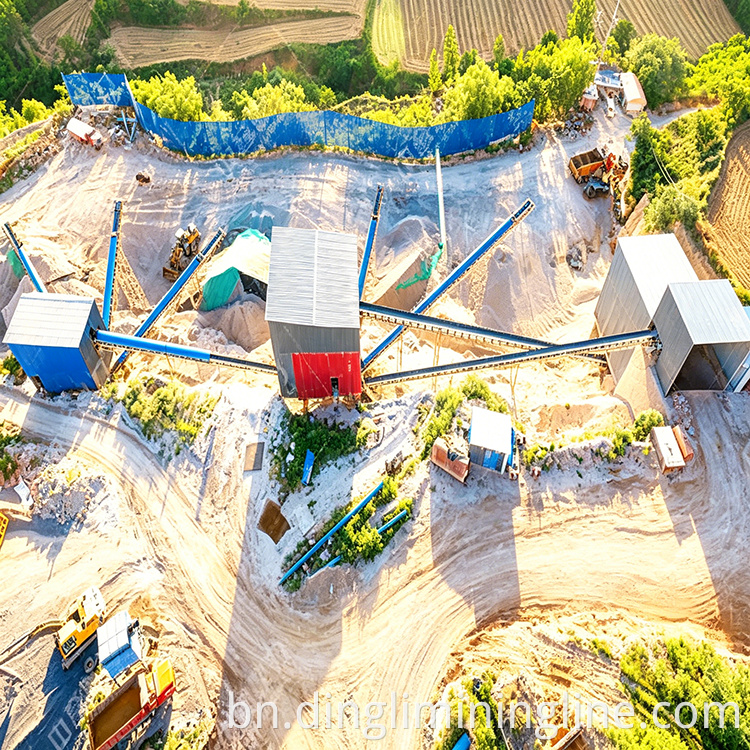

ভাইব্রেটিং স্ক্রিন (শ্রেণীবিন্যাস)
তিনটি বৃত্তাকার ভাইব্রেটিং স্ক্রিন মাল্টি-স্টেজ শ্রেণীবিভাগের জন্য কনফিগার করা হয়েছে। একটি 2YKZ3070 ডাবল-ডেক স্ক্রিন 21 m² এর একটি স্ক্রীনিং এরিয়া এবং 100 থেকে 600 t/h এর প্রক্রিয়াকরণ ক্ষমতা প্রদান করে, একটি 45 kW মোটর দ্বারা চালিত হয়। দুটি 3YKZ2270 ট্রিপল-ডেক স্ক্রীন প্রতিটি 15.4 m² এবং প্রতিটি 2204 থেকে t/h ড্রাইভের ক্ষমতা 15.4 m² এর স্ক্রীনিং এলাকা প্রদান করে। মোটর। এই স্ক্রিনগুলি চূর্ণ করা উপাদানকে সঠিকভাবে বিভিন্ন সমাপ্ত পণ্যের আকারে শ্রেণীবদ্ধ করতে একসাথে কাজ করে, বড় আকারের উপাদান পুনরায় প্রক্রিয়াকরণের জন্য ক্রাশারে কনভেয়ারের মাধ্যমে ফেরত দেয়।
বেল্ট পরিবাহক
একাধিক বেল্ট পরিবাহক লাইন জুড়ে সাজানো আছে সরঞ্জামের মধ্যে উপাদান স্থানান্তর পরিচালনা করতে, পেষণকারীকে বড় আকারের উপাদান ফেরত দিতে এবং সমাপ্ত পণ্যগুলি তাদের নিজ নিজ মজুদগুলিতে পৌঁছে দিতে।
3. উৎপাদন প্রক্রিয়া প্রবাহ
লাইনটি একটি সহজ এবং দক্ষ একক-পর্যায়ে ক্রাশিং এবং শেপিং প্রক্রিয়ার উপর কাজ করে: "ভাইব্রেটিং ফিডার → হ্যামার ক্রাশার (ক্রাশিং এবং শেপিং) → সার্কুলার ভাইব্রেটিং স্ক্রিন (শ্রেণিকরণ) → সমাপ্ত মজুদ।"
কাঁচামাল খাওয়ানোর পর্যায়
চুনাপাথর এবং নীল পাথরের কাঁচামাল একটি লোডার দ্বারা DLZGC1250P ভাইব্রেটিং ফিডারের হপারে লোড করা হয়। ফিডার হাতুড়ি পেষণকারীর খাঁড়িতে সমানভাবে এবং অবিচ্ছিন্নভাবে উপাদানটি স্রাব করতে কম্পন বল ব্যবহার করে, এটি নিশ্চিত করে যে ক্রাশিং সরঞ্জামগুলি একটি অভিন্ন ফিডের সাথে সম্পূর্ণ লোডে কাজ করে।
ক্রাশিং এবং শেপিং স্টেজ
উপাদানটি XPC1216 হাতুড়ি পেষণকারীতে প্রবেশ করে, যেখানে এটি উচ্চ-গতির ঘূর্ণায়মান হাতুড়ির শিকার হয় যা একটি একক পাসে পাথরকে চূর্ণ করে এবং আকার দেয়। পেষণকারী ক্রাশিং এবং শেপিং ফাংশন উভয়ই সংহত করে, সরাসরি ভাল কণা আকৃতির সাথে সমষ্টি তৈরি করে। প্রয়োজনীয় আকারে পৌঁছানো উপাদান নীচের ঝাঁঝরি বারগুলির মাধ্যমে নিষ্কাশন করা হয়।
স্ক্রীনিং এবং শ্রেণীবিভাগ পর্যায়
চূর্ণ মিশ্রণ শ্রেণীবিভাগের জন্য স্পন্দিত পর্দায় বেল্ট দ্বারা পৌঁছে দেওয়া হয়। একটি 2YKZ3070 ডাবল-ডেক স্ক্রীন এবং দুটি 3YKZ2270 ট্রিপল-ডেক স্ক্রীনের সম্মিলিত ক্রিয়াকলাপের মাধ্যমে, উপাদানটি বিভিন্ন স্পেসিফিকেশনের সমাপ্ত পণ্যগুলিতে সঠিকভাবে পৃথক করা হয়েছে। প্রয়োজনীয় স্পেসিফিকেশন পূরণ করে এমন উপাদান বেল্ট কনভেয়রদের দ্বারা তাদের নিজ নিজ মজুদগুলিতে পৌঁছে দেওয়া হয়। যে উপাদানগুলি স্পেসিফিকেশনগুলি পূরণ করে না তা আরও ক্রাশ করার জন্য একটি রিটার্ন কনভেয়ারের মাধ্যমে হ্যামার ক্রাশারে ফেরত দেওয়া হয়, একটি ক্লোজড-লুপ সার্কিট গঠন করে যা ধারাবাহিক পণ্যের গুণমান নিশ্চিত করে।
পরিবেশগত সুরক্ষা এবং শক্তি দক্ষতা
লাইনটিতে একটি আবদ্ধ নকশা রয়েছে যা উত্পাদনের সময় কার্যকরভাবে ধুলো বিচ্ছুরণ প্রতিরোধ করে। সহজ প্রক্রিয়া প্রবাহের ফলে কম শক্তি খরচ হয়। পুরো অপারেশনটি পরিষ্কার, পরিবেশ বান্ধব এবং শক্তি-দক্ষ।
4. মূল কর্মক্ষমতা সুবিধা
কম বিনিয়োগ সহ সরলীকৃত সরঞ্জাম কনফিগারেশন
উত্পাদন লাইন একটি ব্যতিক্রমী সহজ সরঞ্জাম কনফিগারেশন বৈশিষ্ট্য - শুধুমাত্র একটি হাতুড়ি পেষণকারী উভয় নিষ্পেষণ এবং শেপিং হ্যান্ডেল. এই সুবিন্যস্ত পন্থা একটি পৃথক শেপিং মেশিন বা একাধিক ক্রাশিং পর্যায়ের প্রয়োজনীয়তা দূর করে, যার ফলে খুব কম প্রাথমিক সরঞ্জাম বিনিয়োগ হয় এবং এটি ছোট থেকে মাঝারি আকারের পাথর প্রক্রিয়াকরণ প্রকল্পগুলির জন্য একটি অত্যন্ত ব্যয়-কার্যকর সমাধান করে তোলে।
একক-পর্যায়ে নিষ্পেষণ এবং আকার, উচ্চ দক্ষতা
XPC1216 হাতুড়ি পেষণকারী একক-পাস নিষ্পেষণ এবং শেপিং অর্জন করে, একটি মেশিনে উভয় ফাংশন একত্রিত করে। নিষ্পেষণ অনুপাত বড় এবং স্রাব কণা আকার নিয়মিত হয়. লাইনটি 300 টন/ঘণ্টা ক্ষমতার জন্য ডিজাইন করা হয়েছে, সমস্ত পর্যায়ে ভালভাবে মিলে যাওয়া সরঞ্জামের ক্ষমতা সহ, মসৃণ এবং দক্ষ ক্রমাগত উত্পাদন নিশ্চিত করে।
ভাল সমাপ্ত পণ্য গুণমান এবং একাধিক বিশেষ উল্লেখ
হাতুড়ি পেষণকারী সরাসরি একটি ভাল কণা আকৃতি সঙ্গে সমষ্টি উত্পাদন. লাইনটি একাধিক ভাইব্রেটিং স্ক্রিন দিয়ে সজ্জিত যা আউটপুটকে বিল্ডিং এগ্রিগেটের বিভিন্ন স্পেসিফিকেশনে শ্রেণীবদ্ধ করতে পারে, বিভিন্ন নির্মাণ অ্যাপ্লিকেশনের জন্য বিভিন্ন উপাদানের প্রয়োজনীয়তা পূরণ করে।
সামঞ্জস্যপূর্ণ গুণমানের জন্য বন্ধ-লুপ প্রক্রিয়া
স্ক্রীনিং স্টেজ বড় আকারের উপাদানকে পুনরায় প্রক্রিয়াকরণের জন্য ক্রাশারে ফিরিয়ে দেয়, একটি বন্ধ-লুপ ক্রাশিং সার্কিট তৈরি করে। এটি নিশ্চিত করে যে চূড়ান্ত পণ্যের আকার এবং আকৃতি সামঞ্জস্যপূর্ণ, এবং প্রক্রিয়াটিতে কোনও উপাদান নষ্ট হবে না।
কম অপারেটিং খরচ এবং সহজ রক্ষণাবেক্ষণ
লাইনে সরঞ্জামের কম টুকরা থাকায়, দৈনিক পরিদর্শন এবং রক্ষণাবেক্ষণের কাজ উল্লেখযোগ্যভাবে সরলীকৃত হয়েছে। সামগ্রিক শক্তি খরচ কম, এবং অপারেটিং খরচ পরিচালনাযোগ্য। সহজ প্রক্রিয়া প্রবাহের অর্থ দীর্ঘমেয়াদী রক্ষণাবেক্ষণের প্রয়োজনীয়তাও কম, যা লাইনটিকে তার সম্পূর্ণ জীবনচক্রে চালানোর জন্য অর্থনৈতিক করে তোলে।
